Manómetros y transductores de presión
Prof. María Isabel Briceño
Ver también:
www.omega.com/toc_asp/sectionSC.asp?section=B&book=pressure
e-mail:
mabel@ula.ve
Enlaces
- Página Principal
- Materias
- Balance de Mat. y Ener.
- Actividades de investigación
Descripción
En las
líneas siguientes se muestras algunas imágenes de
implementos que permiten medir la presión, manómetros y
transductores de presión. Las imágenes se consiguieron
mediante una búsqueda en Google, usando las palabras claves:
- manometer Bourdon
- manometer diaphragm
- pressure transducer
En el cuadro a la derecha se muestra un manómetro de Bourdon con glicerina, lo cual atenúa las vibraciones. La escala es de 0 - 40 bar, con una precisión de 1 bar.
http://www.fontys.nl/
werktuigbouwkunde/medewerker/
gbeukema/vacuum/
vacprent/images/
Abajo se muestra un transductor de presión diferencial industrial
fuente: http://www.fourtotwenty.com/ instruments.htm
Corte

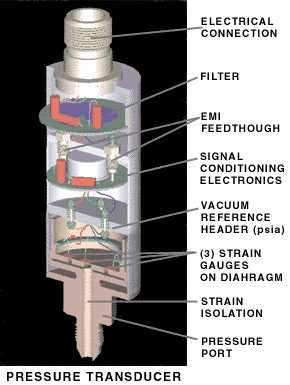

de un transductor de presión
fuente: www.aerospace.eaton.com/products/...
Se trata de un transductor de diafragma
fuente: www.aerospace.eaton.com/products/...
Se trata de un transductor de diafragma
fuente: http://www.trans-metrics.com/ p022.htm
fuente: www.omega.com/literature/transactions/volume3/pressure2.html
