PRÁCTICA DE
REPRESENTACIÓN
DIÉDRICA DE UN PUNTO
La
práctica que a continuación se propone, consiste en
representar espacial y diédricamente cualquier punto. El
objetivo es obtener las proyecciones diédricas de un punto
que
previamente se ha manipulado en la representación espacial.
El
procedimiento para desarrollarlo es el siguiente:

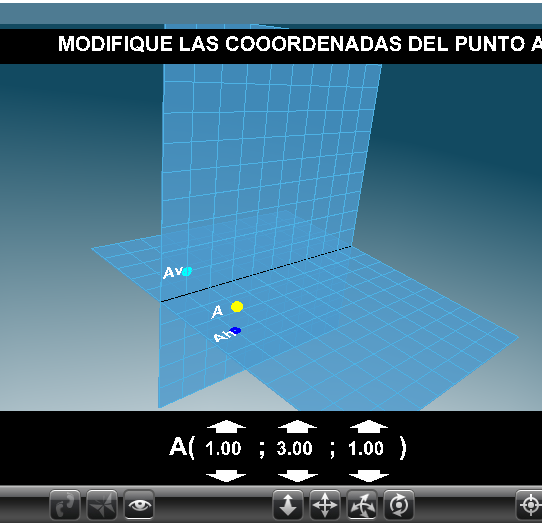

1.- En primer lugar, se
muestra un punto
"A" definida por A (1;3;1).

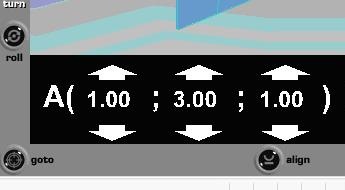

2.- Para modificar las coordenadas
del punto "A", se debe presionar sobre las
flechas que se encuentran debajo de cada una de las coordenadas del
punto en la representación espacial.
3.- Cuando se ha definido
la posición deseada del punto
"A", se presiona el botón
"CONTINUAR".
4.- En el
sistema diédrico aparecen las proyecciones diédricas del
punto "A" con las
coordenadas originales. A saber A(1;3;1).
5.- Con ayuda de las nuevas flechas, que aparecieron al
presionar
"CONTINUAR", se modifican las coordenadas de las
proyecciones horizontal y vertical del punto "A", de tal forma que las
nuevas proyecciones coincidan con las
coordenadas definidas en el paso (2).
6.- Se
modifica primero la posición del
punto A en proyección horizontal (Ah) presionando
"POSICION Ah" cuando se considere que la
proyección del punto A
en el
plano horizontal tomó la posición correcta. Luego se
modifica la posición de Av presionando
"POSICION Av" .

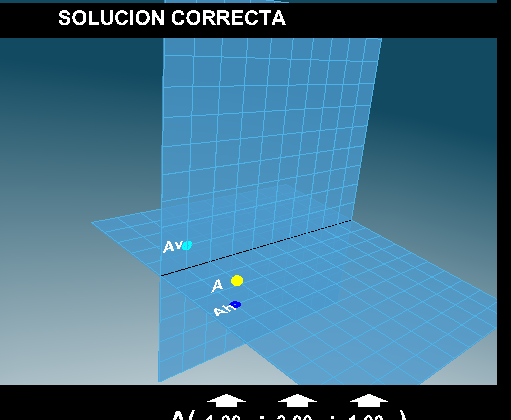

7.- Por último, cuando
se presiona el botón "POSICION Av" se
indicará
si el ejercicio se resolvió de forma correcta o no. Se puede
repetir el ejercicio para cualquier otro punto.
