PRÁCTICA DE
REPRESENTACIÓN
DIÉDRICA DE UNA RECTA
La
práctica que a continuación se propone, consiste en
representar espacial y diédricamente cualquier recta. El
objetivo es obtener las proyecciones diédricas de una
recta que
previamente se ha manipulado en la representación espacial.
El
procedimiento para desarrollarlo es el siguiente:

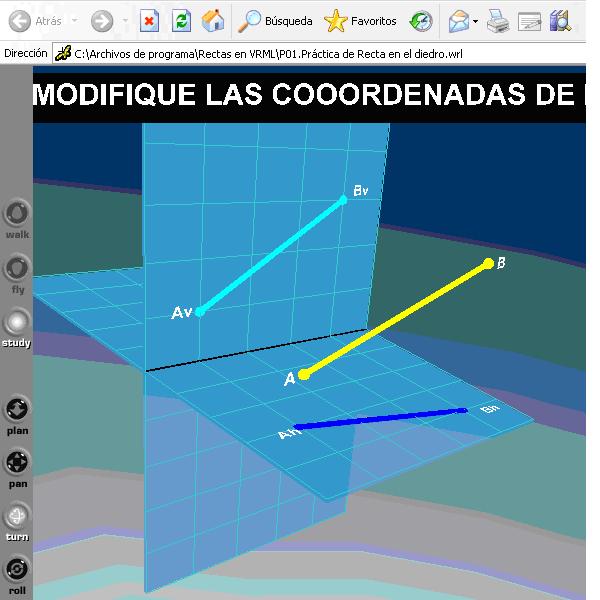

1.- En primer lugar, se
muestra una recta
"AB" definida por los puntos A (1;3;1) y B (4;4;3).

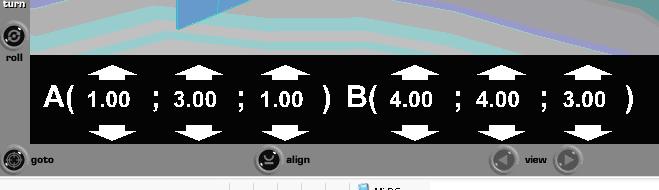

2.- Para modificar las coordenadas
de los puntos "A" y "B", se debe presionar sobre las
flechas que se encuentran debajo de cada una de las coordenadas de los
puntos en la representación espacial.
3.- Cuando se ha definido
la posición deseada de la recta
"AB", es decir, de los puntos "A" y "B", se presiona el botón
"CONTINUAR".
4.- En el
sistema diédrico aparecen las proyecciones diédricas de
los puntos "A" y "B" con las
coordenadas originales. A saber A(1;3;1) y B(4;4;3).
5.- Con ayuda de las nuevas flechas, que aparecieron al
presionar
"CONTINUAR", se modifican las coordenadas de las
proyecciones horizontales y verticales de los puntos "A" y "B", una a
la vez, de tal forma que las nuevas proyecciones coincidan con las
coordenadas definidas en el paso (2).

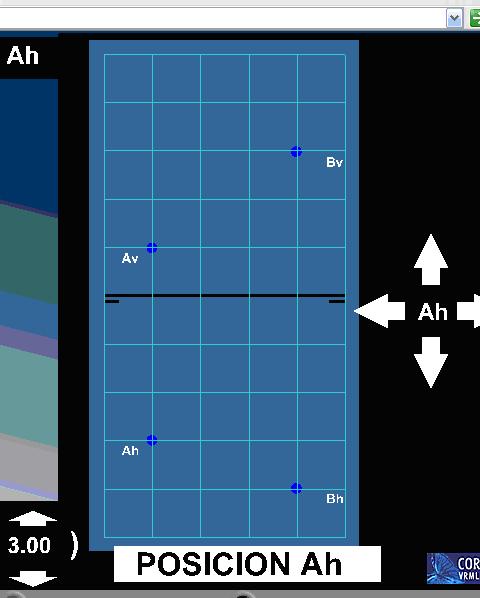

6.- Se
modifica primero la posición del
punto A en proyección horizontal (Ah) presionando
"POSICION Ah" cuando se considere que la proyección del punto A
en el
plano horizontal tomó la posición correcta. Luego se
modifica la posición de Av; seguido Bh y finalmente Bv,
recordando presionar "POSICION Bv" cuando ya se suponga que el punto ha
quedado en la
posición correcta.

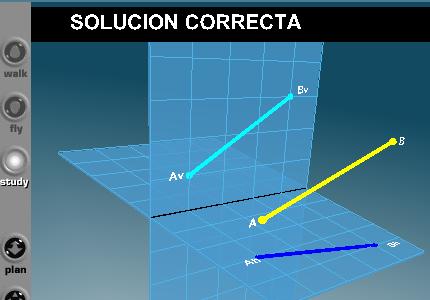

7.- Por último, cuando
se presiona el botón "POSICION Bv" se
indicará
si el ejercicio se resolvió de forma correcta o no. Se puede
repetir el ejercicio para cualquier otra recta.
