Esta práctica consiste en abatir una recta, conocidas sus proyecciones diédricas.

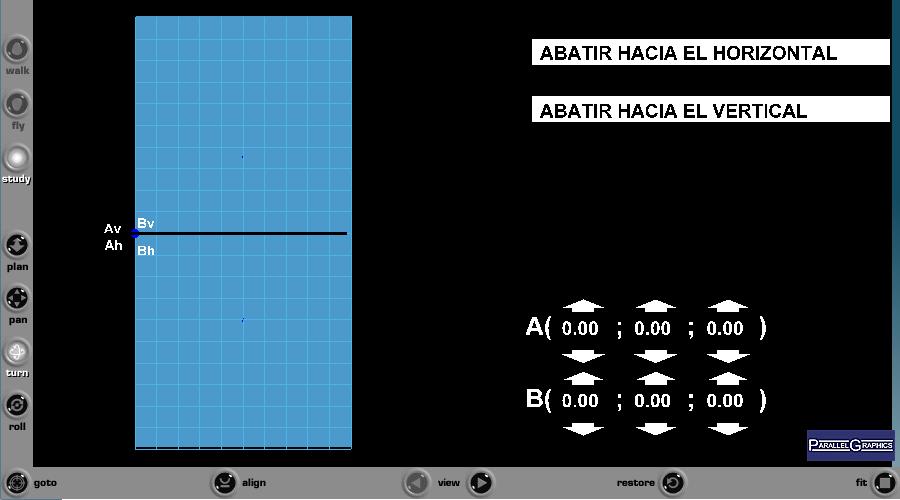

1.- Aparece el sistema diédrico con los puntos "A" y "B" ubicados en el origen de coordenadas. De la misma manera como se ha venido realizando en los ejercicios anteriores, se permite con la ayuda de las flechas modificar las coordenadas de los puntos "A" y "B".

 2.- Luego de definida la recta "AB", se pregunta hacia que plano se desea abatir, se encuentran dos recuadro "ABATIR HACIA EL HORIZONTAL" y  "ABATIR HACIA EL VERTICAL".

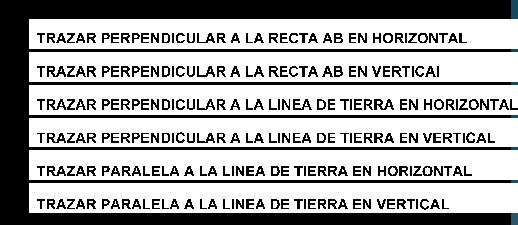

3.- Seguidamente, se muestra una gama de opciones para la recta que se debe colocar , sobre las proyecciones diédricas de la recta "AB" para efectuar el abatimiento.

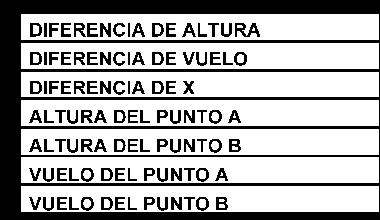

  4.- Luego se pregunta que distancia desea medir sobre la recta que se colocó para definir el abatimiento.

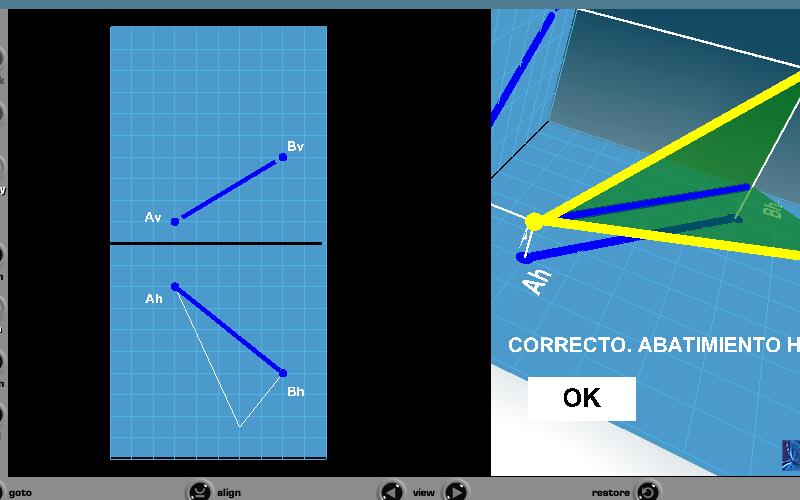

5.- Al presionar las opciones seleccionadas en los pasos anteriores, se muestra la recta abatida de manera espacial y también en su representación diédrica.

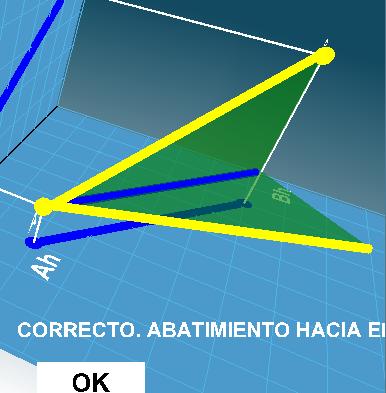

  6.- Se indica si el abatimiento se realizó de manera correcta o no.
