ESCUELA DE INGENIERÍA DE SISTEMAS

DEPARTAMENTO DE COMPUTACIÓN

PROGRAMACIÓN 2


PRÁCTICA DE LABORATORIO 2

Uso de herramientas básicas: GNU Make y DDD


Parte I: GNU Make


1.1Introducción


La herramienta make tiene como finalidad detectar de forma automática que partes de un programa necesitan ser compilados (o recompilados), y emitir los comandos necesarios para hacerlo.


Para lograr su objetivo make requiere la siguiente información:

  1. conocer la ubicación de los diferentes archivos con los programas fuente.

  2. las relaciones de dependencias entre éstos.

  3. las instrucciones necesarias para obtener los programas en código objetos y los programas ejecutables.


Por defecto esta información es almacenada en un archivo con el nombre de Makefile. Al invocar make se detecta si cualquiera de los programas fuentes necesarios para crear el objetivo (target) existen o han sido modificados desde la última compilación.


Si se posee un archivo Makefile válido, se puede obtener el programa ejecutable por medio del comando:

make


También es posible indicar el objetivo


make objetivo


1.2 El Makefile1

El archivo Makefile posee dos partes: la definición de variables y definición de reglas


Variables

Una variable es un nombre simbólico que será substituido por su valor en el momento de la aplicación de las reglas posteriores. Para definir una variable se utiliza la siguiente sintaxis:

<IDENTIFICADOR>=valor

Un ejemplo:

PRINCIPAL= miprograma.exe

Por convenio las variables tienen identificadores con todas las letras en mayúscula. Para "expandir" una variable, es decir, para obtener su valor se utiliza la siguiente sintaxis:

$(IDENTIFICADOR)

Make define algunas variables que es necesario conocer y que ya contienen valores por defecto. Algunas de ellas son:

AR
Programa de empaquetado. Por defecto es ar.
CC
Compilador de C. Por defecto es cc.
CXX
Compilador de C++. Por defecto es g++.
CPP
Preprocesador de C.
CFLAGS
Opciones de compilación C.
CXXFLAGS
Opciones de compilación C++.
CPPFLAGS
Opciones para el preprocesador.
LDFLAGS
Opciones para el montador (enlazador).
LDLIBS
Bibliotecas a utilizar en el montaje.

El valor de estas variables puede modificarse en el propio archivo makefile, pero también pueden darse valores por línea de comandos:

 $ make CFLAGS=-g

Reglas


La sintaxis de una regla es:


<objetivo>: <requisitos>

             <orden para generar objetivo a partir de requisitos>


Tanto <objetivo>
como <requisitos> suelen ser nombres de archivos. Cuando make
evalúa una regla debe poder ejecutar la orden asociada para generar
el objetivo a partir de los requisitos. Si falta alguno de los
archivos requisito, make buscará una regla que le permita
saber cómo generarlo; si no existe tal regla terminará informando
del error.



El
nombre del objetivo debe comenzar en la primera columna y debe estar
seguido del carácter dos puntos (:) y al menos un espacio. A
continuación se enumeran los archivos requeridos (llamados
dependencias).



En
la siguiente línea se describe la orden que ha de generar el
objetivo. Dicha línea debe comenzar obligatoriamente con un carácter
TABULACIÓN, en caso contrario make informará de un error de
sintaxis. Cada regla puede contener varias líneas de órdenes que
seguirán el mismo formato. Cada regla debe ir separada de la
anterior por medio de una línea en blanco y al final del archivo
también debe aparecer una línea vacía.



Veamos
un ejemplo de Makefile:









 CC=gcc








 CFLAGS= -g
















 hola: hola.o auxhola.o








       $(CC) -o hola hola.o auxhola.o
















 hola.o: hola.c








       $(CC) $(CFLAGS) -c -o hola.o hola.c
















 auxhola.o: auxhola.c








       $(CC) $(CFLAGS) -c -o auxhola.o auxhola.c
















 clean:








       $(RM) *.o hola core









En el ejemplo se
pretende construir la aplicación hola que consta de los
módulos hola.o y auxhola.o. Cuando se ejecuta sin
parámetros, make siempre empieza evaluando la primera regla
que aparece en el fichero, en este caso la regla hola.



Si
alguno de los dos archivos con  código objeto no está en el
directorio, make ejecutará la regla correspondiente que permite
generarlo.



Una
característica muy importante de make es que antes de
ejecutar una regla comprueba que realmente sea necesario. Por medio
de las marcas de tiempo que el sistema operativo almacena en los
descriptores de fichero, make averigua que órdenes necesita
ejecutar. Siempre que el archivos objetivo tenga una fecha más
reciente que cualquiera de los ficheros requisito, la regla se
evaluará pero no se ejecuta la orden. Esto permite que cuando
trabajamos con grandes proyectos formados por muchos módulos
ahorremos mucho tiempo ya que make sólo recompila los
archivos necesarios para obtener la versión actualizada del
ejecutable.



En
el ejemplo aparece una regla adicional llamada clean; esta
regla elimina todos los archivos objeto y binarios dejando sólo los
fuentes. Por convenio se la suele denominar clean aunque no es
obligatorio. También suele definirse una regla all que
provoca que se evaluen todas las demás reglas de construcción. Para
ejecutar una regla en concreto se le debe indicar a make de
la manera siguiente:



  make clean


Variables
automáticas


Se pueden
utilizar algunos indicadores especiales que permiten hacer ficheros
makefile más simples:
















$@




Es el objetivo
			de la regla en la que aparece.


























$^




En la lista de
			requisitos de la regla en que aparece.


























$?




Es la lista de
			requisitos más recientes que el objetivo.


























$<




Es el primer
			requisito de la regla.













Veamos como
aplicarlos al ejemplo anterior:









 CC=gcc








 CFLAGS=-Wall -g

















 hola: hola.o auxhola.o








       $(CC) -o $@ $^
















 hola.o: hola.c








       $(CC) $(CFLAGS) -c -o $@ $^
















 auxhola.o: auxhola.c








       $(CC) $(CFLAGS) -c -o $@ $^
















 clean:








       $(RM) *.o hola core





















Parte
2: Data Display Debuger (ddd)







DDD
es una interfaz gráfica la los depuradores GDB,
DBX, WDB,
Ladebug,
JDB, XDB, the  depurador de Perl,
el depurador de bash bashdb, el
depurador de GNU Make remake,
o el  depurador de Python pydb.







La
interfaz de  ddd, ver  Figura 2, posee  3 componentes principales con
funcionalidades propias:








La
ventana del programa fuente sirve para
inspeccionar el código fuente de nuestros programas y controlar su
ejecución, en conjunto con sus botones( los que nos aparecen en la
parte inferior de la ventana) y los botones de la ventana de
operación (Command Tool), ver Figura 1, es la herramienta que se
usará para movernos por el código.











Figura
	1: Ventana de comandos

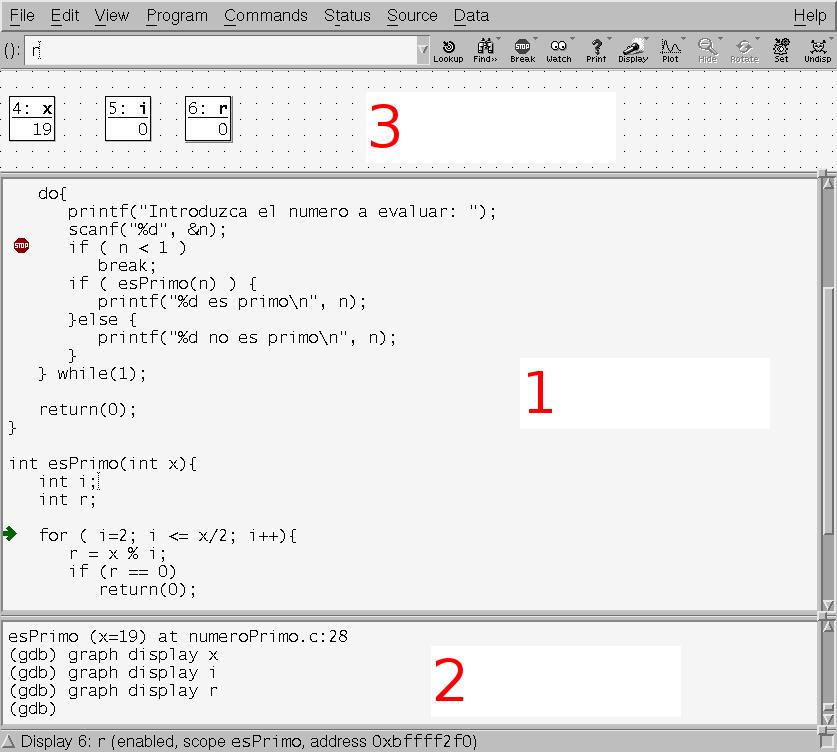

Figura
	2: Principales ventanas del DDD






La
consola del depurador  (2) se
utiliza para interactuar directamente con el depurador, recuerde que
el DDD es sólo una interfaz al depurador que estemos usando.







La
ventana de despliegue de datos (3)
 muestra una representación gráfica de una
variable o estructura de cualquier tipo. En el depurador nos aprecerá
como una caja con el nombre y el valor si es una variable simple y si
es una estructura además nos mostrará todos sus campos y sus
valores, cada una de estas cajas  se denomina display


Los displays mostrados  se unirán con flechas por parentesco,
esto es, dentro de la misma estructura se pueden desglosar sus campos
en nuevos displays (cajas) con su información.








Parte 3:  Trabajo práctico








3.1 Construya los
archivos Makefile correspondientes para los ejercicios 2 y 4 de la
practica 1, no olvide crear el objetivo
clean que
permita borrar los archivos en código objeto y el programa
ejecutable.



Pruebe
que su Makefile es capaz de crear cada uno de los archivos en código
objeto, así como el ejecutable.








Modifique
su archivo Makefile para que permita empaquetar todos los archivos
fuentes de su aplicación por medio del comando tar.








3.2
Cree un nuevo subdirectorio  y en este guarde en un archivo llamado
numeroPrimo.c el siguiente programa
en lenguaje C








#include<stdio.h>








int
			esPrimo(int);








int
			main(){








   int
			n;








   printf("Evaluar
			si un numero es primo, para finalizar introduzca un numero menor
			que 1\n");








   do{








      printf("Introduzca
			el numero a evaluar: ");








      scanf("%d",
			&n);








      if
			( n < 1 )








         break;








      if
			( esPrimo(n) ) {








         printf("%d
			es primo\n", n);








      }else
			{








         printf("%d
			no es primo\n", n);








      }








   }
			while(1);



















   return(0);








}



















int
			esPrimo(int x){








   int
			i;








   int
			r;








   for
			( i=2; i <= x/2; i++){








      r
			= x % i;








      if
			(r == 0)








         return(0);








   }








   return(1);








}













Para
poder crear la tabla de símbolos requerida  por el depurador, es
necesario en el momento del la compilación
agregar la opción -g
como
se indica a continuación:








gcc
			-g -c numeroPrimo.c








El
programa ejecutable se crea de la forma acostumbrada:








 gcc
			 numeroPrimo.o -o numeroPrimo














Cargue
el programa ejecutable en el depurador








ddd
			numeroPrimo











Verifique
que en la ventana de código fuente aparece el programa
numeroPrimo.c, recuerde que si el programa fuente es modificado se
debe compilar, crear el ejecutable y cargar en el depurador para
poder ver los cambios en la ventana de código fuente.









Colocar un punto de parada:


Coloque
el cursor en la ventana de código fuente, en la  linea donde aparece
if (n < 1), localice
el botón  STOP
/BREAK en la parte superior de la ventana de despliegue de datos.
Observe los cambios  en la consola del GDB y en la ventana de código
fuente en el depurador.









Comenzar la ejecución:



En el menú
principal Program o el la ventana de comandos (ALT-8) active la
opción RUN  (F2), el programa debe pedir los datos, ver consola del
depurador o ventana de ejecución (ALT-9), y luego detener la
ejecución en la linea donde se agregó el punto de parada. La
próxima línea a ejecutar es indicada de forma gráfica en la
ventana de código fuente y en la consola de GDB por medio de un
mensaje de texto.






Ejecución linea a linea o paso a
paso


Para ejecutar una
línea completa use la opción Next (F6) en el menú Program o en la
ventana de comandos,  si en una línea existe una llamada a un
subprograma este se ejecutará de forma automática. Si desea
detenerse en las llamadas a a los subprogramas y entrar en estos use
la opción Step (F5) en vez de la opción de la opción Next.








Visualización de valores y
despliegue de datos.


Para ver el valor
de una variable activa, coloque el cursor sobre la variable en la
ventana de código fuente. Para observar continuamente los cambios en
una variable coloque el cursor sobre la variable activa y con el menu
derecho selecciones Display,  o Display*  para usar el operador de
des-referencia en el caso de apuntadores.



Observe el valor
de n.


Ejecute linea a
linea hasta llegar a la linea que contiene If (esPrimo(n))
, ejecute esta línea  paso a paso para observar la función.


Cree un display
para x y observe si es el valor es el de la variable n
en la función main().


Cree un display
para r y para i, ajuste las cajas de
display en la ventana de visualización para supervisar
constantemente los valores de x, r e i
mientras ejecuta linea a linea las instrucciones en esPrimo()



Al
finalizar la función verifique si el valor de r
fue correctamente transmitido a la función main().










3.2 Cree
un nuevo subdirectorio  y cree un programa llamado ordenaMayorMenor.c
con las siguentes instrucciones:








#include<stdio.h>








void
			corrigeMayorMenor(int, int);



















int
			main(){








   int
			mayor;








   int
			menor;








   printf("Piense
			en dos numeros enteros diferentes\n");








   printf("Introduzca
			el mayor: ");








   scanf("%d",
			&mayor);








   printf("Introduzca
			el menor: ");








   scanf("%d",
			&menor);








   corrigeMayorMenor(mayor,menor);


















   printf("Mayor:
			%d, Menor %d\n", mayor, menor);



















   return(0);








}



















void
			corrigeMayorMenor(int mayor, int menor){








   int
			auxiliar;








   if
			( mayor < menor ){








      auxiliar
			= mayor;








      mayor
			= menor;








      menor
			= auxiliar;








   }








   return;








}













El
objetivo de la función corrigeMayorMenor() es corregir cualquier
equivocación al introducir los datos, compile y ejecute el programa,
confirme con varios pares de datos que el programa se comporta de la
forma deseada.








Si
el programa da información falsa con algunos pares de datos,
verifique la función corrigeMayorMenor()    ejecutando ésta   paso
a paso.







Si
la función posee errores de lógica modifique las declaraciones
necesarias y agregue los operadores de dirección (&) y de
desreferencia (*) para corregir el error.







3.4
Haga los cambios necesarios para detectar números iguales, y
compruebe su funcionamiento con el depurador.







3.5
En la ventana de comandos del ddd, ver Figura 1,  compruebe el
funcionamiento de las opciones Cont, Interrup, Nexti, Stepi  y Make.









Enlaces:







Linux
Man Pages: http://linuxmanpages.com/man1/make.1.php


GNU
DDD: http://www.gnu.org/software/ddd/


MiniTutorial
DDD (versión 2.1 del ddd):
http://www.eui.upm.es/Servicios/CC/Chuletas/DDD/

















Realizado
por:


Rafael
Rivas Estrada, rafael@ula.ve


versión
1.0


Noviembre,
2009







Revisado
por:


Hilda
Contreras, hyelitza@ula.ve


Gilberto
Diaz, gilberto@ula.ve



















1Tomado
	de la página de David Villa en la Universidad de Castilla -La
	Mancha http://arco.esi.uclm.es/~david.villa/doc/repo/make/make.html
