Termodinámica 2

---



EXAMENES



Semestre	Examen			Semestre	Examen			Semestre	Examen
A2003	1 Parcial			I2005	1 Parcial			A2006	1 Parcial
	2 Parcial				2 Parcial				2 Parcial
	3 Parcial				3 Parcial				3 Parcial
	3Parcial Diferido				4 Parcial				4 Parcial
	4 Parcial				5 Parcial				5 Parcial
	5 Parcial				6 Parcial				6 Parcial
	6 Parcial
I2006	1 Parcial			B2006	1 Parcial
	2 Parcial				2 Parcial
	3 Parcial				3 Parcial
	4 Parcial				4 Parcial
	5 Parcial				5 Parcial
	6 Parcial				6 Parcial





---

TRABAJOS Y TAREAS



TAREA Nº1      Fecha de entrega: 23/10/2006



Se tiene un ciclo rankine en el cual la caldera produce 8 kg/s de vapor a 8 MPa y 600ºC, el vapor se expande en la turbina de alta presión hasta 600 kPa y regresa a la caldera a recalentarse hasta la temperatura máxima, posteriormente se expande hasta 15 kPa presión a la cual opera el condensador.

Se sabe que la TAP tiene una eficiencia de 90% y la TBP 80%, la bomba tiene una eficiencia de 70%



Determine:

- Diagrama T-s

- Potencias y calores

- Eficiencia del ciclo

Haga los cálculos empleando el diagrama de Mollier y compárelos con los obtenidos al emplear las tablas de propiedades termodinámicas.



TAREA Nº2   Fecha de entrega: 26/10/2006



1° PARCIAL DE TERMODINAMICA II (SemA2006. 20/04/2006)



La caldera del ciclo mostrado produce vapor a 20 bar y 640ºC, este se expande en la turbina hasta 8 bar, presión a la cual regresa a la caldera y se recalienta hasta 600ºC. En esas condiciones entra a la turbina de baja presión donde se expande hasta 4 bar; en ese instante se hace una extracción hacia un calentador abierto, el resto de la masa se expande hasta la presión mínima del ciclo que es de 0.3 bar. Sabiendo que la eficiencia de la turbina y de las bombas es de 75% y que   la   bomba 2 consume una potencia de 57.5 kW.

Determine:

- Diagrama T-s del ciclo.

- Flujo másico de vapor que debe producir la caldera =

- Potencia producida por la turbina =

- Calor suministrado en la caldera =

- Calor rechazado en el condensador =

- Eficiencia del ciclo =

- Potencia neta del ciclo =

- Potencia consumida por las bombas =













	8































TAREA Nº3      Fecha de entrega: 30/10/2006

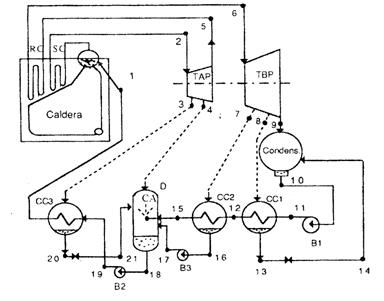

Realice el diagrama T-s del ciclo mostrado en la figura y plantee las ecuaciones de balance de energía para cada dispositivo







TAREA Nº4      Fecha de entrega: 11/11/2006

Resolver el problema 4.2 del problemario



TAREA Nº4      Fecha de entrega: 14/11/2006



4° Parcial de Termodinámica II



El compresor del ciclo Brayton mostrado admite aire a 90 Kpa y 20 °C la relación de presiones es de 3.05 y su eficiencia es del 85% en cada etapa, la temperatura máxima del ciclo es de 923 °C, en la cámara de combustión 1 se introducen 50.8 Kw. La potencia neta entregada por el ciclo es de 55 Kw. Las turbinas trabajan con la misma relación de presiones cada una y tienen una eficiencia del 95%.

Determine:

a) Diagrama T-s

b) Temperatura y presión en cada punto.

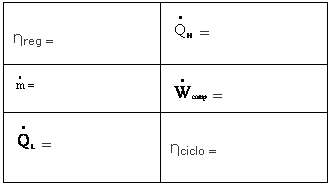

c) La eficiencia del regenerador.

d) Flujo másico de aire.

e) Flujo neto de calor rechazado.

f) Flujo neto de calor absorbido.

g) Potencia neta consumida por el compresor.

h) Eficiencia térmica del ciclo.



































(Considere el punto 1 a la entrada del primer compresor)



PUNTO	T(K)	P(Kpa)
1
2
3
4
5
6
7
8
9
10
11
12
