| Sistemas
de Proyección |
|
|
 |
PROYECCIÓN
CÓNICA
Denominada también
perspectiva.

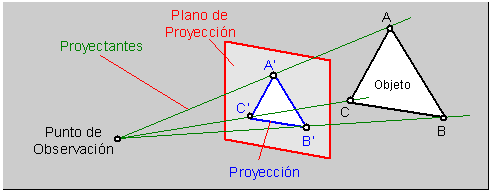

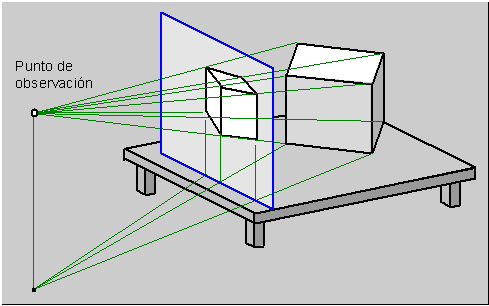

Se obtiene cuando el punto
de observación y el objeto se encuentran relativamente cercanos\ fig.16.
Geométricamente,
una fotografía es una perspectiva; razón por la cual la proyección cónica
sobrepasa en excelencia a los demás sistemas de proyección por ser la que
mas se acerca a la vista real obtenida por el observador.
El dibujo en
perspectiva es muy utilizado en el diseño arquitectónico, civil, industrial,
publicitario, etc. Las perspectivas pueden ser:
1) Perspectiva
de un punto de fuga.

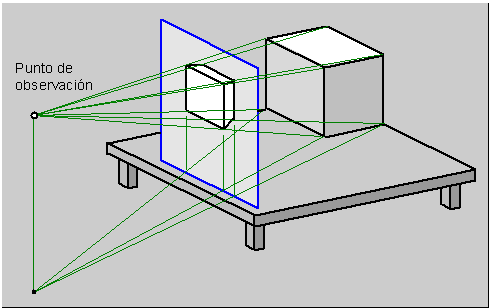

Se obtiene cuando el plano de proyección es paralelo a una de las caras principales
del objeto (el plano de proyección es paralelo a dos de los tres ejes principales
del objeto)\ fig.17.
fig.17.\ Perspectiva de un punto fuga
|
2) Perspectiva
de dos puntos de fuga.

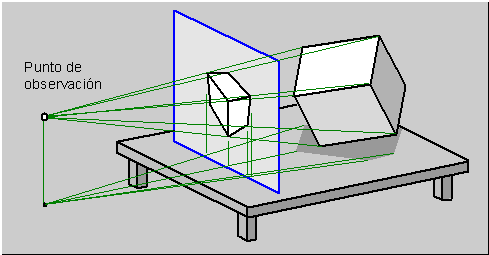

Se obtiene cuando el plano de proyección
es paralelo a solamente uno de los tres ejes principales del objeto\ fig.18.
fig.18.\ Perspectiva de dos puntos de fuga
|
3) Perspectiva
de tres puntos de fuga.
Se obtiene cuando ninguno de los tres ejes principales del objeto es paralelo
al plano de proyección\ fig.19.
fig.19.\ Perspectiva de tres puntos de fuga
|

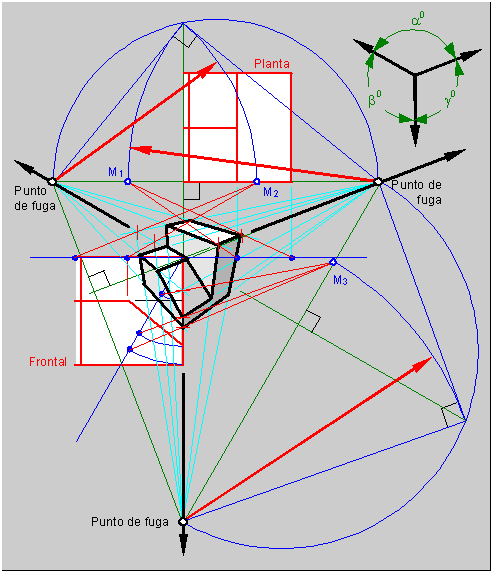

Las perspectivas de uno, dos, y tres puntos de fuga,
pueden dibujarse en forma sencilla a partir de las proyecciones en vistas
múltiples, como se muestra en las fig.20; fig.21; y fig.22, respectivamente.

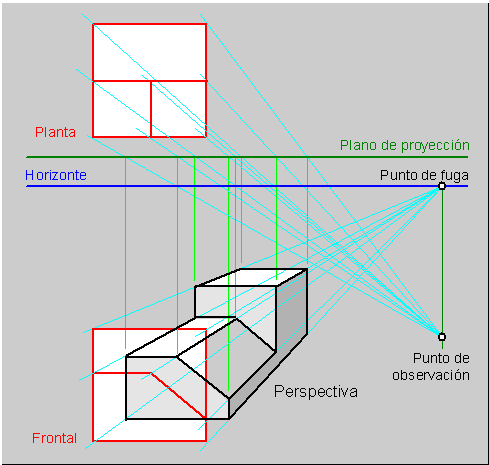

fig.20.\ Dibujo de una perspectiva de un punto
de fuga
|

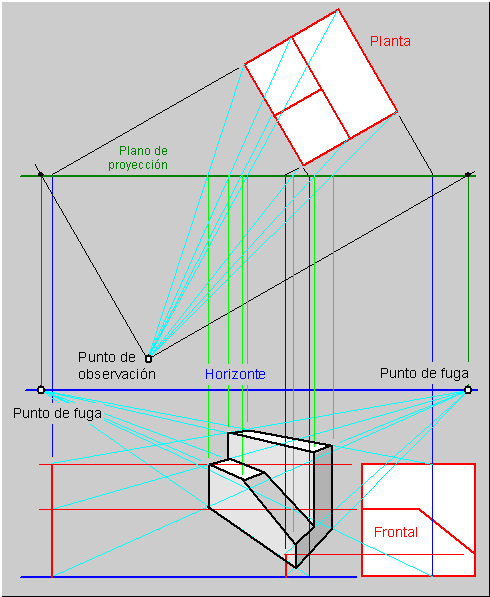

fig.21.\ Dibujo de una perspectiva de dos puntos
