Proyección Diédrica de Rectas

Trazas de una Recta

Son los puntos donde la recta se intercepta con los planos principales de proyección; se denominan:

• traza vertical: punto donde la recta se intercepta con el plano vertical de proyección. Generalmente se designa con la letra (V).
• traza horizontal: punto donde la recta se intercepta con el plano horizontal de proyección. Generalmente se designa con la letra (H).

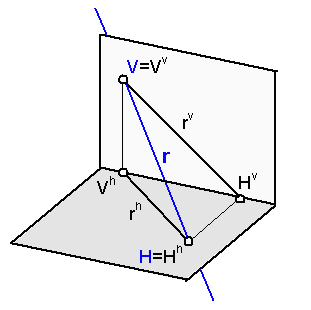

trazas de una recta

Determinación de las Trazas de una Recta

Las trazas de una recta se determinan, en doble proyección ortogonal, interceptando sus proyecciones con la línea de tierra

determinación de las trazas de una recta
