Medición de Distancias en Rectas

Como ya se explico, la longitud real (d_A-B) de un segmento (A-B) es deformada cuando este es proyectado ortogonalmente, razón por la cual, en doble proyección ortogonal la longitud real (d_A-B) de un segmento (A-B), debe medirse en la hipotenusa de uno de sus triángulos de rebatimiento.

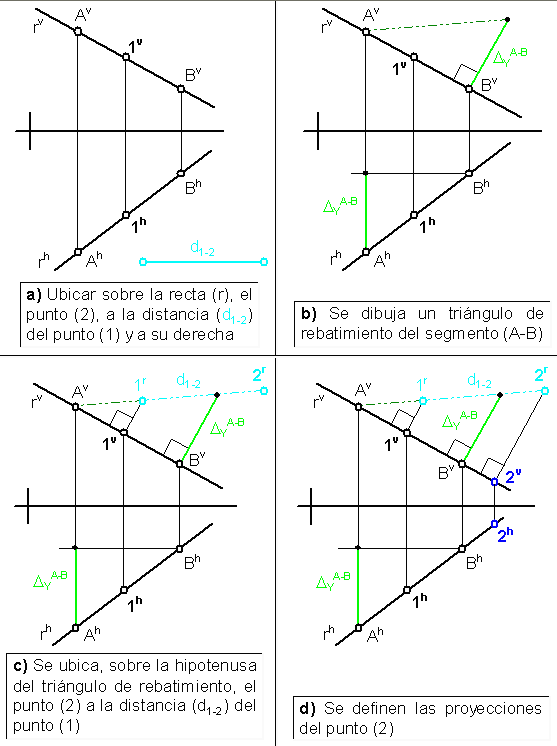

De igual forma, para ubicar a un punto (2) a una distancia (d_1-2) determinada de otro punto (1) dado, debe también dibujarse un triángulo de rebatimiento de la recta como se indica en la figura.
