Capítulo 8 - Conexiones Apernadas

Resistencia al Aplastamiento en los Agujeros de los Pernos

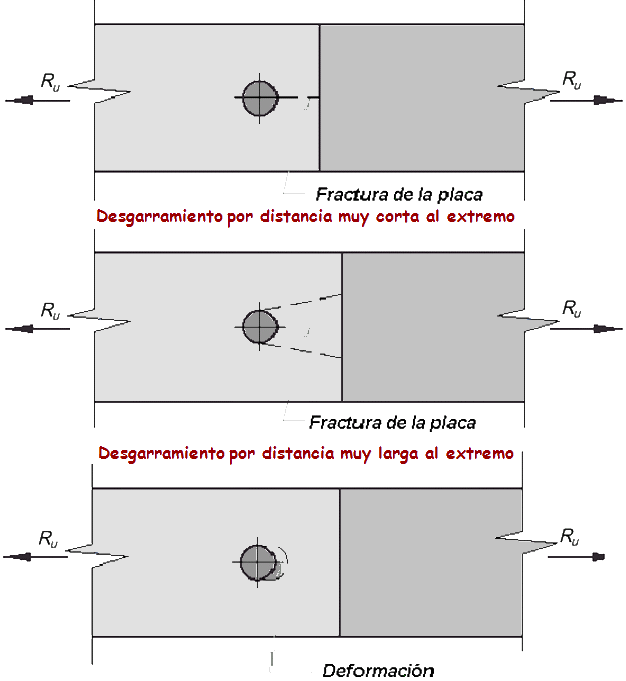

Deformación del material en el agujero del perno

Como se muestra en la Figura, este estado límite considera tanto fractura por desgarramiento de las partes conectadas y deformación alrededor de los agujeros de los pernos.

La resistencia al aplastamiento es función del material que se conecta, el tipo de agujero y el espaciamiento y la distancia a los bordes; es independiente del tipo de perno y la presencia o ausencia de la rosca en el área de aplastamiento.

La resistencia al aplastamiento se debe chequear tanto para conexiones tipo aplastamiento como para conexiones críticas al deslizamiento.

La sección J3.10 de la norma AISC-LRFD, especifica la resistencia de diseño al aplastamiento como R_n donde = 0.75 y R_n es la resistencia nominal por aplastamiento y se debe chequear tanto para conexiones tipo aplastamiento como para conexiones críticas al deslizamiento. La resistencia nominal por aplastamiento es:

a) Cuando d₀ 1.5 d o s 3 d y existen dos o más pernos en la línea de fuerza:

Para agujeros estándar, agujeros de ranura corta o larga perpendicular a la línea de fuerza, agujeros agrandados en conexiones críticas a deslizamiento cuando la línea de fuerza es paralela al eje del agujero:

Cuando la deformación alrededor de los agujeros de los pernos es una consideración de diseño:

R_n = 2.4 d t F_y

Cuando la deformación alrededor de los agujeros de los pernos no es una consideración de diseño, para el perno más cercano al borde

y para los pernos restantes

Para agujeros de ranura larga perpendicular a la línea de fuerza:

d₀ es la separación desde el C.G. del perno hasta el borde de la placa

b) Cuando d₀ < 1.5 d o s < 3 d ó para una sola fila de pernos en la línea de acción de la fuerza:

Para agujeros estándar, agujeros de ranura larga o corta perpendiculares a la línea de acción de la fuerza, agujeros agrandados en conexiones de deslizamiento crítico, agujeros de ranura en conexiones de deslizamiento crítico cuando la línea de fuerza es paralela al eje del agujero:

Para el agujero de un perno o para el agujero más cercano al borde cuando dos o mas pernos están en la línea de acción de la fuerza.

y para los pernos restantes

Para agujeros de ranura larga perpendicular a la línea de la fuerza:

Para un solo agujero de perno o para el agujero más cercano al borde cuando dos o mas pernos están en la línea de fuerza.

y para los pernos restantes

d₀ = distancia medida a lo largo de la línea de acción de la fuerza desde el borde de la parte conectada al centro de un agujero estándar o el centro de un agujero de ranura larga o corta perpendicular a la línea de acción de la fuerza. Para agujeros agrandados y de ranura paralelos a la línea de acción de la fuerza, Le se incrementará con el factor C₂ de la tabla J3.8.

S = distancia medida a lo largo de la línea de acción de las fuerzas entre los centros de agujeros estándar o entre los centros de agujeros de ranura corta o larga perpendiculares a la línea de acción de la fuerza. Para agujeros agrandados, de ranura corta o larga paralelos a la línea de acción de la fuerza, s se incrementará por el factor C₁ de la tabla J3.7.

d = diámetro nominal del perno, t = espesor de la parte conectada crítica. Para pernos avellanados y remaches, dedúzcase la mitad de la profundidad del avellanado, F_u = Resistencia mínima de agotamiento en tracción especificada para la parte conectada.
