Capítulo 8 - Conexiones Apernadasanterior siguiente


Capacidad de los Pernos



1. Tracción axial


Pernos A307
Pernos A325
Pernos A490

Ft = 3160 kgf/cm2
Ft = 6330 kgf/cm2
Ft = 7940 kgf/cm2

Los pernos A307 solo deben usarse para cargas estáticas

2. Corte

  2.1 Conexiones por aplastamiento


Pernos A307, incluida o no
la rosca en el plano de corte

Fv = 1690 kgf/cm2




Pernos A325-X
Pernos A325-N
Pernos A490-X
Pernos A490-N

Fv = 4220 kgf/cm2
Fv = 3370 kgf/cm2
Fv = 5270 kgf/cm2
Fv = 4220 kgf/cm2

N: Rosca incluida en el plano de corte

X: Rosca no incluida

    2.2.1. Cargas de servicio




= 1.0, para agujeros estándar, ensanchados, alargados y sobrealargados cuando el eje largo del agujero es perpendicular a la línea de acción de la fuerza.

= 0.85, para agujeros sobrealargados cuando el eje largo del agujero es paralelo a la línea de acción de la fuerza.














2.2.2. Cargas de agotamiento resistente





= 1.0, para agujeros estándar.
= 0.85, para agujeros agrandados y de ranura corta.
= 0.70, para agujeros de ranura larga normales a la dirección de la fuerza aplicada.
= 0.60, para agujeros de ranura larga paralelos a la dirección de la fuerza aplicada.

= Coeficiente de deslizamiento.
= 0.33 Superficies Clase A.
= 0.50 Superficies Clase B.
= 0.40 Superficies Clase C.

Tb = Carga mínima de pretensión de los pernos.
Nb = Número de pernos en el plano de corte.
Ns = Número de planos de corte.

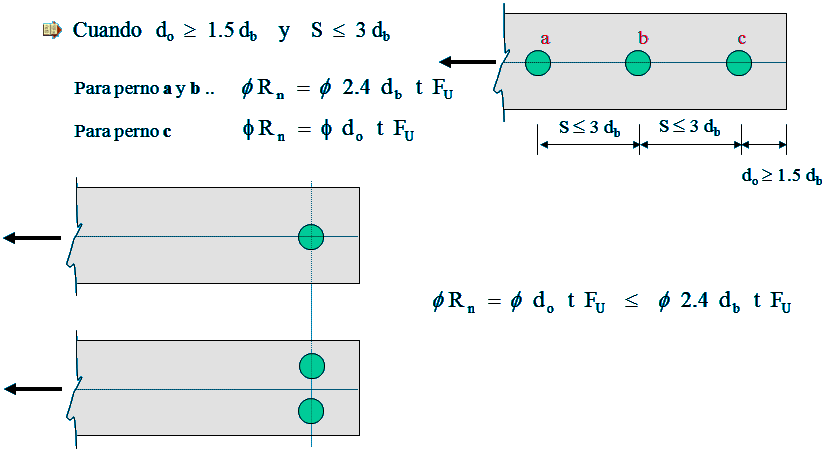

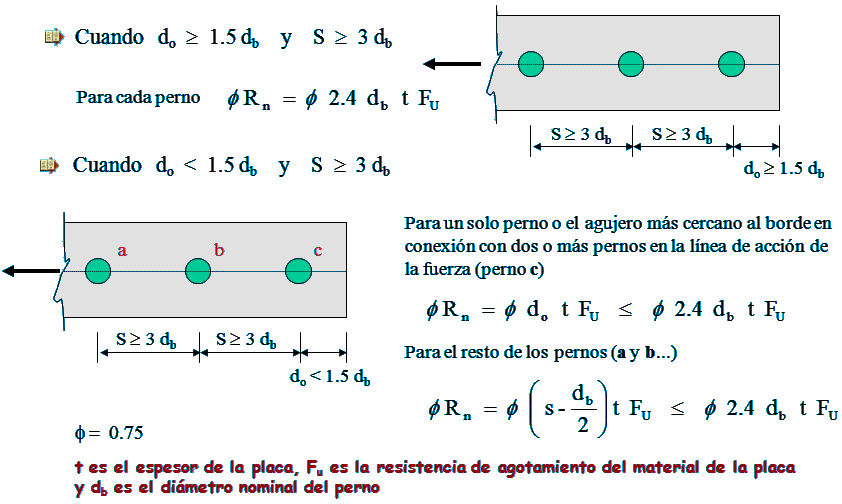

3. Aplastamiento

Tomando en consideración la deformación del agujero, y para agujeros normales o estándar:





4. Solicitaciones simultáneas de corte y tracción

4.1.

Conexiones por aplastamiento

...y los siguientes valores de Ft

...en estas fórmulas:



4.2.

Conexiones por deslizamiento crítico


  4.2.1.

Cargas en el estado límite de servicio







  4.2.2.

Cargas en el estado límite de agotamiento resistente

...donde TU es la demanda por cargas mayoradas
