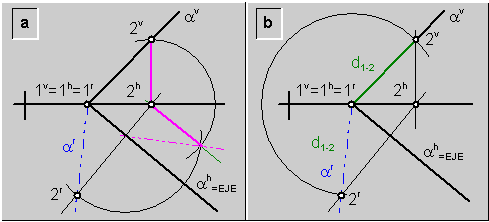

Se puede definir la proyección rebatida (a^r) de  la traza vertical de un plano (a), por medio del rebatimiento de dos puntos (1 y 2) contenidos en la misma (se simplifica el método si uno de ellos (1) es la intersección del plano (a) con la línea de tierra; ya que las proyecciones horizontal, vertical, y rebatida de este punto coincidirán en una sola (1^v=1^h=1^r)\ fig.7.



En la fig.7a se rebate el punto (2) por el método descrito en la fig.5.



En la fig.7b se simplifica el procedimiento, tomando en cuenta que:

a)     El segmento (1-2) está contenido en el plano vertical de proyección; por lo tanto su longitud real (d_1-2) puede medirse en la proyección vertical del mismo.

b)    El segmento (1-2), después de rebatido, también se observa en verdadero tamaño.





Entonces, puede obtenerse la proyección rebatida (2^r) del punto (2) trasladando con el compás, centrado en el punto (1^v=1^h=1^r) la longitud (d_1-2) del segmento (1-2).

---
