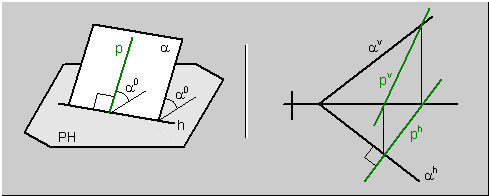

Se denomina recta de máxima pendiente de un plano (a), a cualquier recta (p) del plano, que sea perpendicular a su traza horizontal\ fig.10.





El ángulo (a^o) que forman con el plano horizontal de proyección las rectas (p) de máxima pendiente de un plano (a), es igual al ángulo (a^o) que forma el plano (a) con el plano horizontal de proyección.



PLANO DEFINIDO POR UNA RECTA DE MÁXIMA PENDIENTE



Un plano (a) puede ser definido por una sola recta, si esta, es una recta de máxima pendiente del plano.

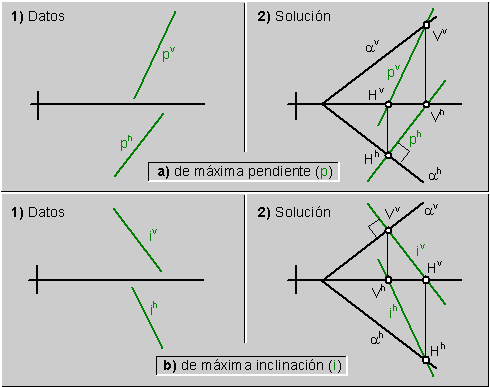

Ejemplo: Definir las trazas del plano (a), sabiendo que la recta (p) es una de sus rectas de máxima pendiente\fig.a1.



Solución:

a)  Se definen las trazas vertical (V) y horizontal (H) de la recta (p)\ fig.a2.

b) Se traza, por el punto (H^h), y perpendicular a la recta (p^h), la proyección horizontal (a^h) de la traza horizontal del plano (a).

c)  La proyección vertical (a^v) de la traza vertical del plano (a), pasa por el punto (V^v) y se corta en la línea de tierra con la recta (a^h).
