Rebatimiento de la Traza Horizontal de un Plano
| Rebatimiento de Planos |
|
|
Rebatimiento de la Traza Horizontal de un Plano
Se puede definir la proyección rebatida (ar) de la traza horizontal de un plano (a), por medio del rebatimiento de dos puntos (1 y 2) contenidos en la misma (se simplifica el método si uno de ellos (1) es la intersección del plano (a) con la línea de tierra; ya que las proyecciones horizontal, vertical, y rebatida de este punto coincidirán en una sola (1v=1h=1r)\ fig.12.
En la fig.12a se rebate el punto (2) por el método descrito en la fig.10.
|

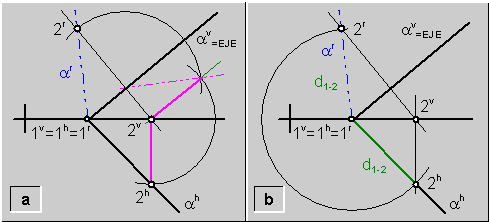

fig.12.\ Rebatimiento de la traza horizontal de un plano
|
En la fig.12b se simplifica el procedimiento, tomando en cuenta que:
a) El segmento (1-2) está contenido en el plano horizontal de proyección; por lo tanto su longitud real (d1-2) puede medirse en la proyección horizontal del mismo.
b) El segmento (1-2), después de rebatido, también se observa en verdadero tamaño.
Entonces, puede obtenerse la proyección rebatida (2r) del punto (2) trasladando con el compás, centrado en el punto (1v=1h=1r) la longitud (d1-2) del segmento (1-2).
