Rebatimiento de un Punto de un Plano, por medio del Rebatimiento Previo de la Traza Horizontal del Plano
| Rebatimiento de Planos |
|
|
Rebatimiento de un Punto de un Plano, por medio del Rebatimiento Previo de la Traza Horizontal del Plano
Ya definida la proyección rebatida (ar) de la traza horizontal de un plano (a), si quiere rebatirse cualquier punto (A) de este plano\ fig.13:
a) Se traza, por el punto (A), una recta (r) cualquiera del plano (a)\ fig.13a.
b) Se define la proyección rebatida (rr) de esta recta (r).
c) Se ubica la proyección rebatida (Ar) del punto (A) sobre la proyección rebatida (rr)de la recta (r).
|

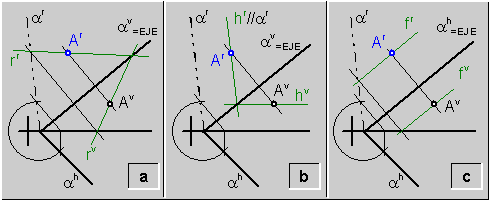

fig.13.\ Rebatimiento de un punto (A) por medio del rebatimiento previo de la traza horizontal del plano
|
Es a veces mas conveniente trazar, en vez de una recta (r) cualquiera, una recta horizontal (h) (fig.13b), o una recta frontal (f) (fig.13c) del plano (a).
